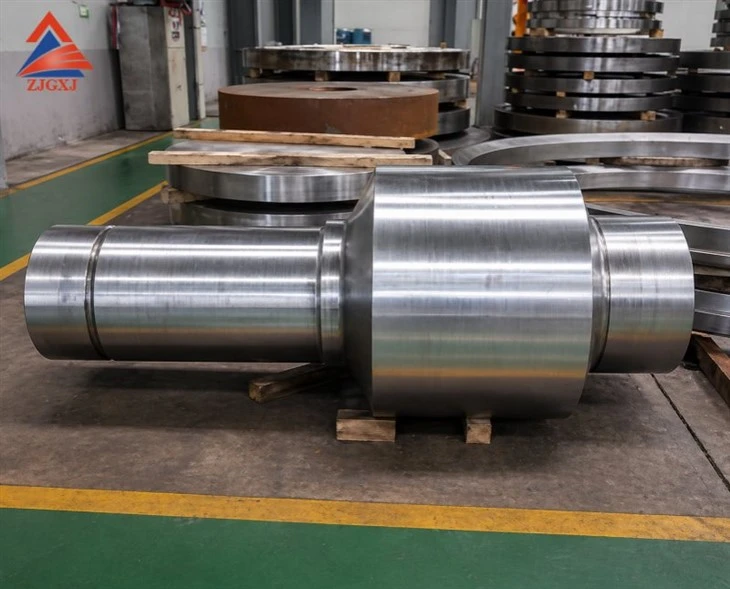

Главный вал ветряной турбины

Главный вал ветряной турбины является основным конструктивным компонентом трансмиссии ветряной турбины, расположенным между ступицей ротора и коробкой передач или системой генератора. Он отвечает за передачу чрезвычайно высокого и нестабильного крутящего момента, создаваемого давлением ветра на лопасти, одновременно поддерживая изгибающие нагрузки от веса ротора и аэродинамических сил.

В отличие от обычных трансмиссионных валов, используемых во вспомогательных системах, главный вал действует как энергетический интерфейс, несущий критическую нагрузку-как в наземных, так и в морских ветряных турбинах. Ее выход из строя может напрямую повлиять на всю работу турбины, в результате чего целостность материала и качество ковки становятся важными на каждом этапе производства.

Компания Zhangjiagang Xinjie Forging Co., Ltd. производит кованые главные валы ветряных турбин специально для ветроэнергетических систем с большими-нагрузками, где усталостная прочность, структурная однородность и долгосрочная-стабильность являются ключевыми инженерными требованиями.

Инженерная роль главного вала ветряной турбины

В трансмиссии ветроэнергетических установок главный вал — это не просто вращающаяся часть-, это конструкция для передачи нагрузки.

Он должен одновременно обрабатывать:

• Высокая передача крутящего момента от лопастей несущего винта
• Постоянное изгибающее напряжение от веса ротора
• Воздействие переменной ветровой нагрузки
• Компенсация несоосности между ступицей и коробкой передач

Такое сочетание напряженных условий создает сложное усталостное поведение, поэтому в этом применении широко используется кованая легированная сталь с контролируемым потоком зерен.

В компании Zhangjiagang Xinjie Forging Co., Ltd. производство главных валов основано на открытой-ковке в штампах со строгим контролем деформации, чтобы обеспечить непрерывное течение металла вдоль оси вала.

К основным этапам производства относятся:

Выбор сырья с помощью ультразвукового контроля

• Многоэтапный-нагрев и ковочная деформация
• Контролируемое охлаждение и термообработка (Q&T)
• Черновая обработка для стабилизации конструкции
• Прецизионная обработка для выравнивания и подгонки
• Окончательная коррекция прямолинейности и проверка

Для больших валов роторов сохранение внутренней непрерывности зеренной структуры важнее внешнего вида. Это напрямую влияет на усталостную долговечность при миллионах циклических нагрузок.

Поскольку главный вал подвергается переменному крутящему моменту и изгибающим нагрузкам, при выборе материала основное внимание уделяется усталостной стойкости и вязкости разрушения, а не только статической прочности.

Общие используемые материалы включают в себя:

• 34CrNiMo6
• 42КрМо
• 40CrNiMo
• АИСИ 4140
• АИСИ 4340

Эти материалы выбраны для:

• Высокая усталостная выносливость при циклическом нагружении.
• Стабильная прочность при различных температурах
• Устойчивость к распространению трещин
• Длительный срок службы в морских условиях

Поставка и обработка материалов контролируются в соответствии со спецификациями EN, ASTM, DIN и ISO-.

В морских условиях вал также подвергается повышенному воздействию коррозии и влажности, что требует более строгих стратегий контроля материала и поверхности.

Если вы ищете производителя главного вала ветряной турбины для систем трансмиссии ротора, компания Zhangjiagang Xinjie Forging Co., Ltd. предлагает индивидуальные решения по штамповке на основе технических чертежей, условий нагрузки и спецификаций проекта.

Мы поддерживаем OEM-производство, замену валов и крупномасштабные-проекты по штамповке трансмиссий ветроэнергетических установок для клиентов по всему миру, использующих возобновляемые источники энергии.
